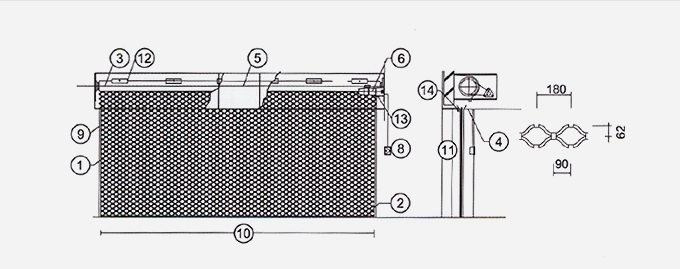

| 1.
WAVE SHUTTER |
WAVE
PIPE(SUS 304, 1.1 THK, 13.8Φ), JOINT RING(SUS 304, 1.5
THK) |
| 2.
BOTTOM BAR |
SHUTTER의
제일하단에 부착됨(마감재), SUS 304 THK1.5, 30X30 ANGLE보강 |
| 3.
BARREL SHAFT |
SHUTTER를
감는 축 (KS 백관) |
| 4.
LINTEL |
천장 또는
SHUTTER BOX 하면에 부착하여 마감처리 하는것(SUS 304 1.2T) |
|
5. SHUTTER BOX |
SHAFT
권취부분을 막는 것 (현장에 따라 SUS 304 1.2T or G.I 1.2~1.6T) |
| 6.
MOTOR |
전동개폐기
(국산-셔터중량에 따른 모터선정) |
| 7.
CAB |
파이프의
절단부위를 마감해주는 것 (PE1.0 THK 15~30mm) |
| 8.
PUSH BUTTON |
셔터작동
SWITCH |
| 9.
GUIDE RAIL |
셔터의 파이프를
가이드하는 레일 (SUS 304 1.2T~1.5T) |
| 10.
내폭(WIDTH) |
개구부의
폭 |
| 11.
높이 |
개구부의
높이 |
| 12.
SHAFT연결BRACKET |
SHAFT에
1M간격으로 볼트를 용접하여 SHUTTER와 연결하는 SLAT판 |
| 13.
LIMIT SWITCH |
SHUTTER의
상하단 정지위치를 정해주는 SWITCH |
14.
EMERGENCY SWITCH
(비상스위치) |
비정상 작동시
셔터의 자동정지장치 |
